سرج ارستر سه فازچیست؟ راهنمای کامل انتخاب، مشخصات فنی و مقایسه مدلها
در یک تابلو برق سه فاز، سه هادی فاز و در بسیاری از سیستمها هادی نول، همگی میتوانند در معرض اضافهولتاژهای گذرا قرار بگیرند. یک صاعقه در نزدیکی ساختمان، برخورد مستقیم یا غیرمستقیم جریان صاعقه، عملیات کلیدزنی تجهیزات قدرت یا حتی انتقال Surge از شبکه بالادست میتواند در مدت بسیار کوتاهی انرژی قابلتوجهی را وارد تأسیسات کند.
برای همین، در پروژههایی که حفاظت در برابر اضافهولتاژ اهمیت دارد، استفاده از SPD یا سرج ارستر سه فاز یکی از اجزای مهم طراحی سیستم حفاظتی است.
اما انتخاب سرج ارستر سه فاز یا SPD سه فاز فقط به این معنی نیست که محصولی با سه پل خریداری کنیم.
نوع شبکه، سیستم اتصال زمین، محل نصب، کلاس حفاظتی، مقدار Uc، سطح حفاظت Up، جریان تخلیه نامی In، جریان تخلیه بیشینه Imax و حتی شکل موج آزمون باید در کنار یکدیگر بررسی شوند.
در میان محصولات موجود، سریهای مختلف OBO مانند V20، V25، V50 و MCF برای سناریوهای متفاوتی طراحی شدهاند. برای مثال، V20-3+NPE-280 با کد 5095253 یک SPD نوع 2 است، درحالیکه V25-B+C 3+NPE در خانواده ترکیبی Type 1+2 قرار میگیرد و V50-3+NPE-280 با کد 5093526 نیز یک برقگیر ترکیبی Type 1+2 با قابلیت تحمل جریان صاعقه بالاتر است.
در این راهنما، قرار نیست فقط چند مدل را معرفی کنیم؛ هدف این است که بعد از خواندن مقاله بتوانید بفهمید کدام مدل OBO برای چه نوع پروژهای منطقیتر است و چرا.
سرج ارستر سهفاز یا Three-Phase SPD تجهیزی است که برای محدود کردن اضافهولتاژهای گذرا و هدایت جریانهای ناشی از Surge به مسیر حفاظتی مناسب در شبکههای سهفاز استفاده میشود.
در یک سیستم سهفاز، معمولاً با هادیهای:
- L1
- L2
- L3
- N
- PE
سروکار داریم.
به همین دلیل، آرایشهایی مانند 3+N/PE یا 3+1 را در مشخصات محصولات مشاهده میکنیم.
برای مثال، OBO مدل V20-3+NPE-280 را با آرایش 3+N/PE معرفی میکند. این محصول دارای سه پل بههمراه مسیر NPE است و برای حفاظت اضافهولتاژ در تابلوهای اصلی و فرعی طراحی شده است.
چرا در شبکه سه فاز به SPD نیاز داریم؟
اضافهولتاژ گذرا الزاماً به یک فاز محدود نمیشود.
در یک سیستم سهفاز، مسیرهای مختلف میتوانند در معرض Surge قرار بگیرند. اگر حفاظت فقط روی بخشی از شبکه انجام شود، ممکن است تجهیزات همچنان از مسیر دیگری در معرض تنش الکتریکی قرار داشته باشند.
از طرف دیگر، تجهیزات امروزی بهمراتب نسبت به گذشته الکترونیکیتر شدهاند.
در یک تابلو سهفاز ممکن است تجهیزاتی مانند:
- PLC
- درایو
- اینورتر
- کنتاکتور
- سیستم BMS
- تجهیزات اتوماسیون
- منابع تغذیه سوئیچینگ
- تجهیزات شبکه
- سیستمهای کنترل موتور
- تجهیزات اندازهگیری
- سیستمهای هوشمندسازی
وجود داشته باشند.
بنابراین حفاظت از شبکه فقط برای جلوگیری از سوختن یک وسیله الکتریکی نیست؛ در پروژههای صنعتی، یک Surge میتواند باعث توقف فرآیند، خطای کنترلر یا از کار افتادن بخشی از سیستم اتوماسیون شود.
سرج ارستر سه فاز OBO چگونه عمل میکند؟
SPD در حالت عادی نباید مانند یک مصرفکننده معمولی، جریان قابلتوجهی از خود عبور دهد.
هنگام وقوع Surge، مشخصه الکتریکی المان حفاظتی تغییر میکند و جریان اضافهولتاژ را به مسیر حفاظتی هدایت میکند تا ولتاژ در سطح پایینتری محدود شود.
در محصولات OBO، فناوری مورد استفاده بسته به سری متفاوت است.
برای نمونه، V20-3+NPE-280 از وارستورهای با عملکرد بالا استفاده میکند و OBO برای آن ظرفیت تخلیه تا 40kA با شکل موج 8/20 میکروثانیه در هر پل را اعلام کرده است.
در سری V50، طراحی ترکیبی برای حفاظت در برابر جریان صاعقه و اضافهولتاژ ارائه شده و OBO برای مدل V50-3+NPE-280 ظرفیت جریان صاعقه 10/350 میکروثانیه تا 12.5kA در هر پل و 50kA بهصورت کل را اعلام میکند.
تفاوت سرج ارستر سه فاز با چهار پل چیست؟
این بخش برای انتخاب محصول بسیار مهم است.
عبارت سه فاز لزوماً به معنی «سه پل» نیست.
در شبکه سه فاز ممکن است به حفاظت سه مسیر فاز نیاز داشته باشیم، اما بسته به سیستم اتصال زمین و توپولوژی شبکه، مسیر نول نیز باید در طراحی SPD در نظر گرفته شود.
به همین دلیل محصولی مانند:
V20-3+NPE-280
در واقع دارای آرایش 3+N/PE است.
یعنی:
L1/L2/L3 → N → PE
و نه صرفاً سه مسیر مستقل L-PE.
در اسناد OBO نیز V20-3+NPE-280 بهعنوان نسخه 3+N/PE معرفی شده است.
-
تفاوت سرج ارستر تکفاز و سه فاز برای مطالعه مقاله فوق و سایر مقالات تخصصی ما در حوزه برق بر روی لینک کلیک نمایید.
مهمترین استاندارد سرج ارستر سه فاز در سال 2026 چیست؟
برای SPDهای متصل به سیستمهای برق AC فشار ضعیف، استاندارد مهم IEC 61643-11:2025 است.
این استاندارد در تاریخ 18 ژوئن 2025 منتشر شده و برای تجهیزات حفاظت در برابر اثرات مستقیم و غیرمستقیم صاعقه و سایر اضافهولتاژهای گذرا کاربرد دارد.
IEC 61643-11:2025 برای تجهیزات متصل به مدارهای AC با ولتاژ تا 1000V RMS تدوین شده و فرکانسهای ترجیحی 50 و 60Hz را در نظر میگیرد. این استاندارد همچنین الزامات عملکرد، ایمنی، آزمون و ریتینگ SPD را مشخص میکند.
بنابراین در یک مقاله تخصصی که قرار است در سال 2026 منتشر شود، بهتر است بهجای معرفی IEC 61643-11:2011 بهعنوان نسخه جاری، نسخه 2025 را مبنا قرار دهیم. نسخه 2011 در IEC اکنون بهعنوان نسخه بازنشسته نمایش داده میشود و IEC نسخه 2025 را جایگزین آن کرده است.
در کنار آن، IEC 60364-5-53:2019+AMD1:2020+AMD2:2024 برای انتخاب و نصب تجهیزات حفاظتی در تأسیسات فشار ضعیف اهمیت دارد.
سرج ارستر سه فاز Type 2 چیست؟
Type 2 یکی از رایجترین کلاسهای SPD برای حفاظت در تابلوهای توزیع است.
مدل OBO V20-3+NPE-280 در همین گروه قرار میگیرد.
OBO این محصول را یک Surge arrester Type 2 معرفی میکند و کاربرد آن را برای همبندی حفاظتی در برابر اضافهولتاژ در تابلوهای اصلی و فرعی ذکر کرده است.
در دیتاشیت V20-3+NPE-280، مقادیر مهمی مانند:
- Un = 230V AC
- Uc = 280V AC
- In = 20kA
- Imax = 40kA
- Itotal = 60kA
- Up = 1.3kV
برای مسیر L-N گزارش شده است.
این اعداد را نباید جدا از یکدیگر تفسیر کرد.
برای مثال، اینکه محصولی Imax برابر 40kA دارد، بهتنهایی به معنی «بهترین SPD بازار» نیست.
سرج ارستر سه فاز Type 1+2 چیست؟
Type 1+2 یا SPD ترکیبی، دو سطح حفاظتی را در یک تجهیز ترکیب میکند.
این نوع محصول زمانی اهمیت بیشتری پیدا میکند که پروژه به حفاظت در برابر جریانهای مرتبط با صاعقه و همچنین Surgeهای ناشی از آن نیاز داشته باشد.
در خانواده محصولات OBO، سریهایی مانند V25 و V50 در این گروه قرار میگیرند.
برای مثال، OBO مدل V50-3+NPE-280 را یک Lightning current combination arrester Type 1+2 معرفی میکند. این محصول برای همبندی حفاظتی در برابر جریان صاعقه مطابق VDE 0185-305 و IEC 62305 طراحی شده است.
تفاوت Type 2 و Type 1+2 در سرج ارستر سه فاز
بهصورت ساده:
|
ویژگی
|
Type 2
|
Type 1+2
|
|---|---|---|
|
کاربرد اصلی |
حفاظت در برابر Surge |
حفاظت ترکیبی صاعقه و Surge |
|
شکل موج مهم |
8/20µs |
10/350µs + 8/20µs |
|
محل استفاده متداول |
تابلوهای توزیع |
نقاط ورودی و سناریوهای نیازمند حفاظت ترکیبی |
|
نمونه OBO |
V20-3+NPE-280 |
V25 / V50 |
|
هدف |
محدودکردن اضافهولتاژ گذرا |
تحمل و تخلیه جریان صاعقه + Surge |
اما این جدول نباید به یک قانون ساده تبدیل شود که «هر ساختمان حتماً Type 1+2 میخواهد».
انتخاب باید براساس طراحی حفاظت در برابر صاعقه، نقطه نصب، سیستم زمین، LPZ و مشخصات تأسیسات انجام شود.
سرج ارستر OBO V20-3+NPE-280 چیست؟
یکی از مهمترین محصولات سه فاز OBO، سرج ارستر مدل: V20-3+NPE-280 با شماره فنی: 5095253 است. این محصول یک SPD نوع 2 با آرایش 3+N/PE است.
مشخصات اصلی آن طبق اطلاعات OBO:
| مشخصه | مقدار |
| برند | OBO |
| سری | V20 |
| مدل | V20-3+NPE-280 |
| کد فنی | 5095253 |
| Type | Type 2 |
| آرایش | 3+N/PE |
| ولتاژ نامی AC | 230V |
| Uc | 280V AC |
| In | 20kA |
| Imax | 40kA |
| Itotal | 60kA |
| Up در L-N | 1.3kV |
| درجه حفاظت | IP20 |
| نصب | DIN Rail 35mm |
| حفاظت اضافهجریان سمت شبکه | حداکثر 160A gL/gG |
| دمای کاری | حدود -40 تا +80°C |
مشخصات فنی پایه از مستندات OBO استخراج شدهاند.
V20-3+NPE-280 برای چه پروژههایی مناسب است؟
V20-3+NPE-280 بهطور کلی برای کاربردهای Type 2 در تابلوهای اصلی و فرعی طراحی شده است.
OBO در صفحه رسمی محصول، کاربرد آن را برای همبندی حفاظتی در برابر اضافهولتاژ در main and sub-distributions اعلام کرده است.
این مدل میتواند برای پروژههایی مانند:
- ساختمانهای اداری
- ساختمانهای تجاری
- تابلوهای توزیع
- کارخانهها
- تابلوهای کنترل
- مراکز صنعتی
- تابلوهای برق سه فاز
- برخی پروژههای زیرساختی
مورد بررسی قرار گیرد.
اما مناسب بودن آن برای یک پروژه خاص باید بعد از بررسی سیستم شبکه و طرح حفاظت مشخص شود.
V20-3+NPE+FS-280 چیست؟
اگر علاوه بر حفاظت، به اعلام وضعیت SPD از راه دور نیاز داشته باشید، نسخه FS اهمیت پیدا میکند. سرج ارستر سه فاز مدل: V20-3+NPE+FS-280 با کد فنی: 5095333 نسخه دارای Remote Signalling همین خانواده است.
OBO برای این مدل:
- Type 2
- 3+N/PE
- Uc = 280V
- IP20
- نمایش وضعیت
- کنتاکت تغییر وضعیت بدون پتانسیل برای Remote Signalling
را اعلام کرده است.
این ویژگی در تابلوهایی که به سیستم مانیتورینگ، BMS، PLC یا اتاق کنترل متصل هستند، بسیار کاربردی است.
تفاوت V20-3+NPE-280 و V20-3+NPE+FS-280
تفاوت اصلی در قابلیت Remote Signalling است.
| ویژگی | V20-3+NPE-280 | V20-3+NPE+FS-280 |
| کد | 5095253 | 5095333 |
| Type | 2 | 2 |
| آرایش | 3+N/PE | 3+N/PE |
| Uc | 280V | 280V |
| IP | IP20 | IP20 |
| نمایشگر وضعیت | دارد | دارد |
| Remote Signalling | ندارد | دارد |
| کاربرد | تابلوهای معمولی | تابلوهای دارای مانیتورینگ |
اطلاعات رسمی OBO تفاوت نسخه دارای FS را تأیید میکند.
-
سرج ارستر سه فاز V25 OBO برای مطالعه مقاله فوق و سایر مقالات تخصصی ما در حوزه برق بر روی لینک کلیک نمایید.
سرج ارستر سه فاز V25 OBO چیست؟
سری V25 در بخش دیگری از زنجیره حفاظتی قرار میگیرد.
مدل V25-B+C 3+NPE یک SPD ترکیبی Type 1+2 است.
برای نسخه 5094463، OBO موارد زیر را اعلام کرده است:
- Type 1+2
- آرایش 3+NPE
- Uc = 280V
- سطح حفاظت کمتر از 0.9kV
- مناسب برای سیستمهای TN-S و TT
- ساختار Plug-in
- نمایشگر عملکرد
- نصب در تابلوهای استاندارد
- واریستور اکسید روی با کپسولهسازی مناسب.
این نکته مهم است که در بازار ممکن است مدلهای مختلف V25 با کدهای متفاوت و قابلیتهایی مانند FS عرضه شوند؛ بنابراین کد فنی دقیق را قبل از خرید بررسی کنید.

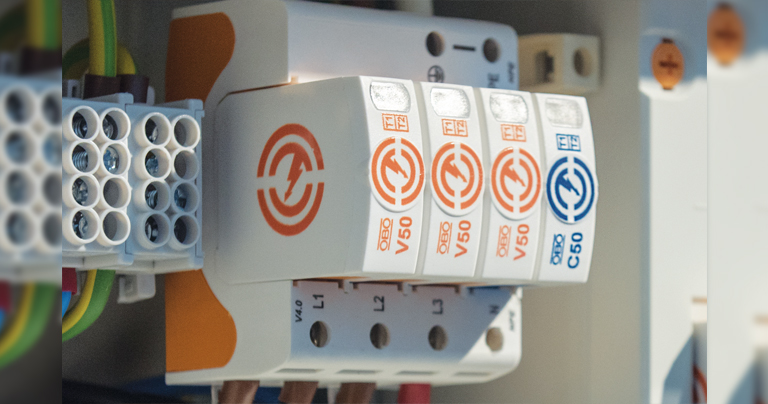

سرج ارستر سه فاز V50 OBO چیست؟
V50 یکی دیگر از خانوادههای مهم OBO برای حفاظت ترکیبی است.
مدل:
V50-3+NPE-280
با کد:
5093526
یک SPD ترکیبی Type 1+2 است.
OBO برای این مدل مشخصات زیر را اعلام میکند:
- Uc در مسیر L-N: 280V
- Uc در N-PE: 255V
- Un = 230V AC
- In = 30kA
- Imax = 50kA در L-N
- جریان ضربهای 10/350µs برابر 12.5kA در هر پل
- جریان صاعقه کل تا 50kA
- Up ≤ 1.3kV در L-N
- نصب روی DIN Rail 35mm
- شبکههای TN-S و TT
- حداکثر حفاظت اضافهجریان سمت شبکه 160A gL/gG.
تفاوت V25 و V50 چیست؟
یکی از مهمترین موضوعاتی که در بسیاری از مقالات بازار کمتر به آن پرداخته میشود، کیفیت نصب SPD است.
حتی بهترین SPD نیز اگر به شکل نادرست نصب شود، نمیتواند عملکرد مورد انتظار را ارائه دهد.
IEC 60364-5-53 در بخش مربوط به حفاظت در برابر اضافهولتاژ، الزامات انتخاب و نصب تجهیزات حفاظتی را پوشش میدهد و نسخه تجمیعی فعلی آن شامل اصلاحیه 2024 است.
در زمان نصب باید مواردی مانند:
- نوع سیستم برق
- مسیر اتصال PE
- طول سیمها
- سطح مقطع هادی
- حفاظت اضافهجریان
- محل نصب
- هماهنگی SPDها
- دستورالعمل سازنده
بررسی شوند.
یک نکته بسیار مهم درباره طول سیم
در نصب SPD، کوتاه و مناسب بودن مسیر اتصال اهمیت زیادی دارد.
مسیر اتصال طولانی میتواند به دلیل اثرات القایی، سطح حفاظتی واقعی را تحت تأثیر قرار دهد.
بنابراین نمیتوان فقط گفت:
«SPD را داخل تابلو قرار بدهید.»
محل نصب و نحوه سیمکشی بخشی از عملکرد سیستم حفاظتی است.
مهمترین پارامترهای فنی سرج ارستر سه فاز
برای انتخاب صحیح، این پارامترها را باید بشناسید.
Uc حداکثر ولتاژی است که SPD میتواند بهصورت مداوم در شرایط مشخص تحمل کند.
برای مثال، OBO برای V20-1+NPE-280 مقدار 280V AC را اعلام کرده است.
Up یکی از مهمترین پارامترها برای ارزیابی سطح حفاظتی SPD است.
هرچه سطح حفاظتی مناسبتر باشد، ولتاژ باقیماندهای که به تجهیزات منتقل میشود پایینتر خواهد بود.
برای V20-1+NPE+FS-280، OBO سطح حفاظت ترکیبی L-PE را 1.5kV اعلام کرده است.
در مقابل، V25-B+C 1+NPE+FS دارای سطح حفاظت کمتر از 0.9kV است.
In جریان تخلیه نامی SPD با شکل موج مشخص، معمولاً 8/20 µs است.
این عدد با Imax یکی نیست.
برای مثال در V25-B+C 1+NPE+FS، جریان تخلیه نامی 8/20 µs برابر 30kA و حداکثر جریان تخلیه 50kA اعلام شده است.
In جریان تخلیه نامی SPD با شکل موج مشخص، معمولاً 8/20µs است.
در V20-3+NPE-280:
In = 20kA
برای مسیر L-N گزارش شده است.
در V50-3+NPE-280:
In = 30kA
برای L-N اعلام شده است.
Imax با In یکی نیست.
برای V20:
Imax = 40kA
در مشخصات مربوط به L-N ذکر شده است.
برای V50:
Imax = 50kA
در مسیر L-N اعلام شده است.
بنابراین وقتی فروشنده میگوید «این SPD، 40kA است»، باید بپرسید:
40kA مربوط به کدام پارامتر و با کدام شکل موج است؟
شکل موج 8/20µs یکی از موجهای استاندارد مورد استفاده برای آزمون جریان تخلیه SPD است.
در V20-3+NPE-280، ظرفیت تخلیه تا 40kA در هر پل با شکل موج 8/20µs اعلام شده است.
در V50 نیز پارامترهای 8/20 و 10/350 هر دو در مشخصات محصول وجود دارند.
10/350µs در ارزیابی توانایی SPD در برابر جریانهای مرتبط با صاعقه اهمیت ویژهای دارد.
برای مثال، V50-3+NPE-280 دارای جریان صاعقه:
12.5kA در هر پل
و:
50kA بهصورت کل
است.
در MCF100-3+NPE+FS نیز جریان ضربهای 10/350µs برابر 25kA اعلام شده است.
این بخش را نباید نادیده گرفت.
نوع سیستم مانند:
- TN-S
- TN-C
- TN-C-S
- TT
میتواند روی انتخاب و آرایش SPD تأثیر بگذارد.
برای مثال، OBO برای V50-3+NPE-280 سیستمهای TN-S و TT را ذکر میکند.
در راهنمای انتخاب OBO نیز برای برخی سناریوهای TN/TT، محصولات V20 و V50 در موقعیتهای متفاوت پیشنهاد شدهاند.
بنابراین انتخاب محصول باید بعد از مشخص شدن سیستم شبکه انجام شود.
در طراحی حفاظت در برابر صاعقه، مفهوم Lightning Protection Zone یا LPZ اهمیت زیادی دارد.
در یک سیستم چندمرحلهای، تجهیزات حفاظتی مختلف میتوانند در مرز مناطق مختلف نصب شوند.
برای مثال، راهنمای انتخاب OBO محصولات مختلف Type 1+2 و Type 2 را با توجه به موقعیت نصب و سناریوی حفاظتی تفکیک میکند.
به همین دلیل یک SPD نباید جدا از محل نصب آن انتخاب شود.
نصب سرج ارستر سه فاز در کدام تابلو انجام میشود؟
محل نصب سرج ارستر سه فاز OBO یا SPD سه فاز تابع طراحی حفاظتی است.
بهصورت کلی میتوان با نقاطی مانند:
- تابلو اصلی
- تابلو توزیع
- تابلو فرعی
- ورودی ساختمان
- تابلو تجهیزات حساس
مواجه شد.
در راهنمای انتخاب OBO، برای نمونه V20-3+NPE-280 در تابلو اصلی پس از کنتور و همچنین در برخی تابلوهای فرعی با فاصله بیش از 10 متر از تابلو بالادست مطرح شده است.
اما این موضوع به معنای یک قانون عمومی «حتماً هر 10 متر یک SPD نصب کنید» نیست.
فاصله، هماهنگی حفاظتی و شرایط واقعی سیستم باید توسط طراح بررسی شود.
چرا طول سیمهای اتصال SPD مهم است؟
SPD باید بتواند Surge را با کمترین اثر القایی اضافی به مسیر تخلیه منتقل کند.
به همین دلیل مسیرهای اتصال طولانی و نامناسب میتوانند روی سطح حفاظتی واقعی سیستم اثر منفی بگذارند.
در طراحی تابلو، مسیر سیمکشی SPD باید طبق دستورالعمل سازنده و الزامات نصب انتخاب شود.
IEC 60364-5-53 نیز در حوزه انتخاب و نصب تجهیزات حفاظتی تأسیسات فشار ضعیف قرار دارد.
آیا سرج ارستر سه فاز به ارت نیاز دارد؟
در طراحی SPD، مسیر حفاظتی و همبندی با سیستم زمین اهمیت اساسی دارد.
اما یک نکته را باید روشن کرد:
سرج ارستر جایگزین سیستم ارتینگ مناسب نیست.
اگر سیستم همبندی و مسیر تخلیه بهدرستی طراحی نشده باشد، نصب یک SPD گرانقیمت بهتنهایی مشکل حفاظت را حل نمیکند.
به همین دلیل بررسی:
- PE
- N
- نوع سیستم زمین
- همبندی
- مسیر اتصال
- طول هادیها
- سطح مقطع
- حفاظت پشتیبان
باید بخشی از طراحی باشد.
آیا میتوان V20 را جایگزین V25 کرد؟
در حالت کلی، خیر؛ حداقل نه بدون بررسی پروژه.
V20-3+NPE-280 یک SPD Type 2 است.
V25-B+C 3+NPE یک Type 1+2 است.
این دو از نظر نقش حفاظتی یکسان نیستند.
اگر پروژهای به حفاظت Type 1+2 نیاز داشته باشد، جایگزین کردن آن با Type 2 بدون بررسی طراحی میتواند تصمیم نادرستی باشد.
آیا V50 جایگزین V25 است؟
باز هم پاسخ ساده «بله» یا «خیر» نیست.
هر دو در حوزه حفاظت ترکیبی قرار میگیرند، اما مشخصات، ساختار و کاربرد دقیق مدلها باید بررسی شود.
برای مثال V50-3+NPE-280 دارای ظرفیت جریان صاعقه 12.5kA در هر پل و 50kA کل است.
در مقابل، V25-B+C 3+NPE-280 کد 5094463 سطح حفاظت کمتر از 0.9kV و سازگاری با TN-S و TT را اعلام میکند.
بنابراین انتخاب باید بر مبنای کد دقیق محصول + سناریوی پروژه باشد.
سرج ارستر سه فاز OBO برای چه پروژههایی کاربرد دارد؟
از جمله کاربردهای رایج میتوان به:
کارخانهها
برای تابلوهای توزیع، کنترل و اتوماسیون.
ساختمانهای اداری
برای حفاظت تابلوهای برق و تجهیزات الکترونیکی.
مراکز تجاری
برای کاهش ریسک آسیب به تجهیزات حساس و سیستمهای الکترونیکی.
مراکز داده
در کنار سایر لایههای حفاظت الکتریکی و حفاظتی.
سیستمهای اتوماسیون صنعتی
بهخصوص جایی که توقف ناشی از آسیب تجهیزات کنترلی هزینه زیادی دارد.
ایستگاههای شارژ خودرو برقی

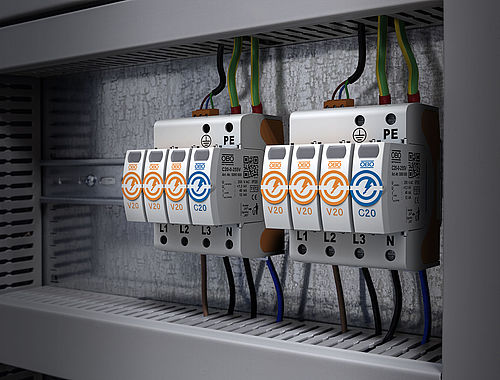

OBO حتی یک راهکار V20 در محفظه برای تجهیزات شارژ AC تا 22kW معرفی کرده است. مدل VG-V20-3+NPE-280 با کد 5095383 در محفظه پلیکربنات IP66 ارائه شده و برای AC charging device تا 22kW نیز معرفی شده است.
قیمت سرج ارستر سه فاز OBO چقدر است؟
قیمت SPD سهفاز به عوامل مختلفی بستگی دارد:
- سری OBO
- Type
- کد فنی
- Uc
- In
- Imax
- Up
- وجود FS
- نوع شبکه
- موجودی
- شرایط واردات
- نرخ ارز
به همین دلیل بهتر است لیست قیمت سرج ارستر OBO را در مقاله بهصورت عدد ثابت درج نکنیم.
در زمان بررسی نتایج بازار، برای نمونه تسلاکالا قیمت V20-3+NPE-280 کد 5095253 را 33 میلیون تومان و V20-3+NPE+FS-280 کد 5095333 را 40 میلیون تومان نمایش داده بود؛ قیمت V25 سهفاز کد 5094510 نیز 44 میلیون تومان و V50-3+NPE-280 کد 5093526 55 میلیون تومان نمایش داده شده بود. این اعداد صرفاً وضعیت قیمت در زمان خزش منبع هستند و نباید بهعنوان قیمت ثابت یا قیمت رسمی OBO در مقاله Evergreen استفاده شوند.
OBO ایران نیز در صفحه قیمت خود مدل V20-3+NPE-280 و سایر محصولات را در فهرست قیمت قرار داده است.
کدام سرج ارستر سه فاز OBO را بخریم؟
بهتر است به جای پرسیدن «کدام مدل بهترین است؟» این سؤال را بپرسیم:
«برای شرایط پروژه من کدام مدل مناسبتر است؟»
یک مسیر انتخاب منطقی:
اگر به Type 2 نیاز دارید
V20-3+NPE-280 را بررسی کنید.
اگر Type 2 + Remote Signalling نیاز دارید
V20-3+NPE+FS-280 را بررسی کنید.
اگر Type 1+2 نیاز دارید
V25 یا V50 را براساس طراحی پروژه بررسی کنید.
اگر حفاظت صاعقه با ظرفیت بالاتر و مانیتورینگ نیاز دارید
سریهای MCF و مدلهای مناسب V50 را بررسی کنید.
این دستهبندی فقط برای انتخاب اولیه است و جایگزین محاسبات و طراحی حفاظتی پروژه نیست.
هنگام خرید سرج ارستر OBO سه فاز چه چیزهایی را بررسی کنیم؟
قبل از ثبت سفارش، این موارد را کنترل کنید:
- کد فنی دقیق
- Type
- آرایش پلها
- Un
- Uc
- Up
- In
- Imax
- شکل موج
- سیستم زمین
- TN-S / TN-C / TN-C-S / TT
- قابلیت FS
- محل نصب
- سطح مقطع هادی
- حداکثر فیوز پشتیبان
- درجه حفاظت
- اصالت کالا
- دیتاشیت رسمی
چرا کد فنی محصول اهمیت زیادی دارد؟
فرض کنید مشتری بگوید:
«یک سرج ارستر OBO سه فاز میخواهم.»
این اطلاعات برای فروشنده متخصص کافی نیست.
چون OBO چندین مدل سهفاز دارد:
- V20
- V25
- V50
- MCF
- V80
- و مدلهای دیگر.
حتی داخل یک سری نیز مدلهای مختلفی با:
- Uc متفاوت
- FS یا بدون FS
- آرایش متفاوت
- Type متفاوت
وجود دارد.
بنابراین بهترین روش سفارش این است که کد فنی محصول مشخص باشد.
برای نمونه:
5095253
بهطور مشخص به:
V20-3+NPE-280
اشاره میکند.
اشتباهات رایج هنگام خرید SPD سه فاز
- اشتباه اول: انتخاب بر اساس kA
kA بهتنهایی کافی نیست. - اشتباه دوم: اشتباه گرفتن In و Imax
این دو پارامتر یک معنی ندارند. - اشتباه سوم: بیتوجهی به Up
سطح حفاظت برای تجهیزات حساس اهمیت زیادی دارد. - اشتباه چهارم: انتخاب Type اشتباه
Type 2 و Type 1+2 نقش یکسانی ندارند. - اشتباه پنجم: بیتوجهی به سیستم زمین
SPD باید با توپولوژی شبکه سازگار باشد. - اشتباه ششم: خرید بر اساس نام سری
گفتن «V20 میخواهم» هنوز برای سفارش دقیق کافی نیست. - اشتباه هفتم: نادیده گرفتن کد فنی
کد محصول باید با دیتاشیت تطبیق داده شود. - اشتباه هشتم: انتخاب فقط بر اساس قیمت
قیمت پایینتر الزاماً به معنی انتخاب اقتصادیتر نیست.
آیا یک SPD سه فاز برای کل ساختمان کافی است؟
در بسیاری از پروژهها، حفاظت چندمرحلهای میتواند لازم باشد.
اگر بین نقطه ورود و تجهیزات حساس فاصله زیادی وجود داشته باشد، ممکن است SPDهای مختلف در سطوح مختلف حفاظتی مورد استفاده قرار گیرند.
راهنمای انتخاب OBO نیز نمونههایی از استفاده از V20 در تابلو اصلی و تابلوهای فرعی را نشان میدهد.
بنابراین طراحی صحیح ممکن است شامل:
Type 1/1+2 → Type 2 → Type 3
باشد؛ البته انتخاب دقیق هر مرحله باید با توجه به طراحی پروژه انجام شود.
آیا سرج ارستر سه فاز فقط برای کارخانههاست؟
در بسیاری از پروژهها، حفاظت چندمرحلهای میتواند لازم باشد.
اگر بین نقطه ورود و تجهیزات حساس فاصله زیادی وجود داشته باشد، ممکن است SPDهای مختلف در سطوح مختلف حفاظتی مورد استفاده قرار گیرند.
راهنمای انتخاب OBO نیز نمونههایی از استفاده از V20 در تابلو اصلی و تابلوهای فرعی را نشان میدهد.
بنابراین طراحی صحیح ممکن است شامل:
Type 1/1+2 → Type 2 → Type 3
باشد؛ البته انتخاب دقیق هر مرحله باید با توجه به طراحی پروژه انجام شود.
جمعبندی؛ کدام سرج ارستر سه فاز OBO مناسب است؟
در بسیاری از پروژهها، حفاظت چندمرحلهای میتواند لازم باشد.
اگر بین نقطه ورود و تجهیزات حساس فاصله زیادی وجود داشته باشد، ممکن است SPDهای مختلف در سطوح مختلف حفاظتی مورد استفاده قرار گیرند.
راهنمای انتخاب OBO نیز نمونههایی از استفاده از V20 در تابلو اصلی و تابلوهای فرعی را نشان میدهد.
بنابراین طراحی صحیح ممکن است شامل:
Type 1/1+2 → Type 2 → Type 3
باشد؛ البته انتخاب دقیق هر مرحله باید با توجه به طراحی پروژه انجام شود.
سوالات متداول درباره سرج ارستر سه فاز OBO
Uc حداکثر ولتاژی است که SPD میتواند بهصورت مداوم در شرایط مشخص تحمل کند.
برای مثال، OBO برای V20-1+NPE-280 مقدار 280V AC را اعلام کرده است.
Up یکی از مهمترین پارامترها برای ارزیابی سطح حفاظتی SPD است.
هرچه سطح حفاظتی مناسبتر باشد، ولتاژ باقیماندهای که به تجهیزات منتقل میشود پایینتر خواهد بود.
برای V20-1+NPE+FS-280، OBO سطح حفاظت ترکیبی L-PE را 1.5kV اعلام کرده است.
در مقابل، V25-B+C 1+NPE+FS دارای سطح حفاظت کمتر از 0.9kV است.
In جریان تخلیه نامی SPD با شکل موج مشخص، معمولاً 8/20 µs است.
این عدد با Imax یکی نیست.
برای مثال در V25-B+C 1+NPE+FS، جریان تخلیه نامی 8/20 µs برابر 30kA و حداکثر جریان تخلیه 50kA اعلام شده است.
این محصول OBO یک SPD نوع 2 با آرایش 1+N/PE، ولتاژ نامی 230V و Uc برابر 280V AC است.
یک سرج ارستر ترکیبی Type 1+2 تکفاز با کد 5094444 و قابلیت Remote Signalling است.
V50-3+NPE-280 یک Lightning current combination arrester نوع 1+2 است.
استاندارد IEC 61643-11:2025 استاندارد جاری مربوط به SPDهای متصل به سیستمهای AC فشار ضعیف است.
Far far away, behind the word mountains, far from the countries Vokalia and Consonantia, there live the blind texts. Separated they live in Bookmarksgrove right at the coast
