سرج ارستر AC چیست؟ راهنمای انتخاب، نصب و خرید برقگیر AC OBO

وقتی صحبت از سرج ارستر و حفاظت تابلو برق و تجهیزات الکتریکی در برابر اضافه‌ولتاژ می‌شود، یکی از اولین تجهیزاتی که باید بررسی شود سرج ارستر AC یا Surge Protective Device (SPD) است.

اما انتخاب یک برقگیر AC فقط با نگاه کردن به عددهایی مثل «20 کیلوآمپر» یا «40 کیلوآمپر» انجام نمی‌شود. نوع شبکه، ولتاژ کاری، محل نصب، سطح حفاظت، جریان تخلیه، نوع SPD، سیستم ارت و حتی هماهنگی آن با تجهیزات بالادست و پایین‌دست، همگی روی انتخاب صحیح تأثیر دارند.

برای مثال، در محصولات OBO خانواده V20 به‌عنوان SPD نوع 2 برای حفاظت در محدوده LPZ 1 به LPZ 2 استفاده می‌شود، در حالی که خانواده V50-B+C برای کاربردهای ترکیبی Type 1+2 طراحی شده و ظرفیت تحمل جریان صاعقه بالاتری دارد.

در این راهنما از اوبو ایران / شرکت امید بنیان عمران، موضوع را از پایه بررسی می‌کنیم؛ از اینکه سرج ارستر AC دقیقاً چه کاری انجام می‌دهد تا تفاوت Type 1، Type 2 و Type 3، پارامترهای مهم دیتاشیت، انتخاب مدل مناسب OBO و نکات نصب.

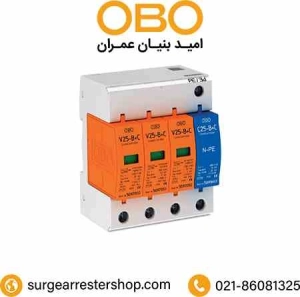

image-0-compressed

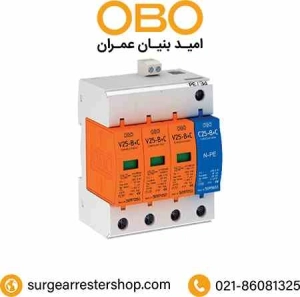

image-1-compressed

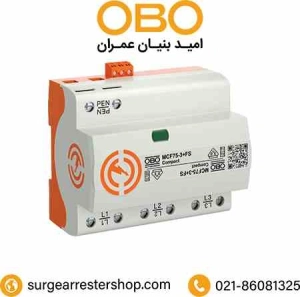

image-2-compressed

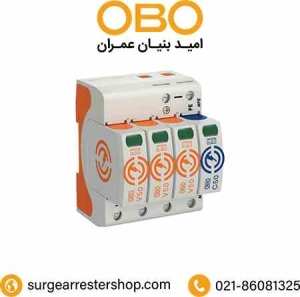

image-3-compressed

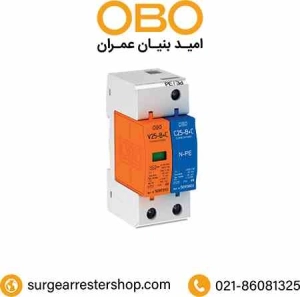

image-4-compressed
سرج ارستر تکفاز
سرج ارستر سه فاز
سرج ارستر شبکه
سرج ارستر Dc

سرج ارستر AC چیست؟

سرج ارستر AC یک تجهیز حفاظتی است که برای محدود کردن اضافه‌ولتاژهای گذرا و هدایت جریان ناشی از این اضافه‌ولتاژها به مسیر حفاظتی مناسب استفاده می‌شود.

این اضافه‌ولتاژها می‌توانند در اثر پدیده‌هایی مانند:

  1. صاعقه و اثرات القایی آن،
  2. کلیدزنی بارهای بزرگ،
  3. قطع و وصل موتورها،
  4. کنتاکتورها،
  5. ترانسفورماتورها،
  6. تغییرات ناگهانی در شبکه،
  7. و برخی خطاهای الکتریکی

ایجاد شوند.

استاندارد IEC 61643-11، SPDهای متصل به مدارهای برق AC فشار ضعیف را پوشش می‌دهد و هدف این تجهیزات را محدود کردن ولتاژهای گذرا و منحرف کردن جریان‌های ناشی از آن‌ها تعریف می‌کند. نسخه جدید این استاندارد، IEC 61643-11:2025، برای مدارهای AC تا 1000 ولت RMS کاربرد دارد.

بنابراین یک سرج ارستر را نباید با «محافظ برق»های معمولی که برای مصرف‌کننده خانگی می‌شناسیم یکی دانست.

SPD بخشی از سیستم حفاظت در برابر اضافه‌ولتاژ است و باید بر اساس معماری سیستم برق و الزامات حفاظتی انتخاب شود.

چرا به سرج ارستر AC نیاز داریم؟

ممکن است یک تابلو برق در شرایط عادی کاملاً سالم به نظر برسد، اما یک اضافه‌ولتاژ بسیار کوتاه می‌تواند به تجهیزات حساس آسیب بزند.

تجهیزاتی مانند:

  1. PLC
  2. اینورتر
  3. درایو موتور
  4. منابع تغذیه سوئیچینگ
  5. سیستم‌های کنترل
  6. تجهیزات اتوماسیون
  7. دوربین و تجهیزات حفاظتی
  8. تجهیزات مخابراتی
  9. سیستم‌های اعلام حریق
  10. تجهیزات اندازه‌گیری

معمولاً نسبت به اضافه‌ولتاژهای گذرا حساس‌تر هستند.

موضوع فقط «سوختن» تجهیز نیست. یک Surge می‌تواند باعث:

  1. خرابی تدریجی قطعات،
  2. کاهش عمر تجهیزات،
  3. ریست شدن کنترلر،
  4. خطای مکرر سیستم،
  5. توقف فرآیند صنعتی،
  6. یا از دست رفتن اطلاعات

شود.

به همین دلیل، در یک پروژه حرفه‌ای نباید SPD را صرفاً به‌عنوان یک قطعه اضافی در تابلو در نظر گرفت؛ بلکه باید آن را بخشی از معماری حفاظت الکتریکی دانست.

تفاوت سرج ارستر AC با برقگیر صاعقه چیست؟

این دو اصطلاح در بازار گاهی به‌جای هم استفاده می‌شوند، اما از نظر فنی باید با دقت بیشتری صحبت کرد.

Lightning Arrester / برقگیر یا صاعقه گیر ممکن است به تجهیز یا مجموعه‌ای از تجهیزات برای مقابله با جریان‌های ناشی از صاعقه اشاره داشته باشد.

اما SPD یک اصطلاح مشخص برای تجهیز حفاظت در برابر اضافه‌ولتاژ است.

در یک سیستم کامل حفاظت در برابر صاعقه، ممکن است چند سطح حفاظتی وجود داشته باشد:

حفاظت خارجی در برابر صاعقه → هم‌بندی و ارتینگ → SPD در ورودی → SPDهای پایین‌دست → حفاظت تجهیزات حساس

در محصولات OBO نیز این تفکیک در خانواده‌های مختلف دیده می‌شود؛ برای مثال V50-B+C یک برقگیر ترکیبی Type 1+2 است، در حالی که V20-C در گروه Type 2 قرار می‌گیرد.

اگر به دنبال خرید سرج ارستر تکفاز و یا سرج ارستر سه فاز صنعتی هستید و یا می‌خواهید قبل از هر اقدامی مشاوره تخصصی با مهندسین برق داشته باشید و از اطلاعات جامع بهرهمند شوید، کارشناسان ما در خدمات شما هستند.

درخواست مشاوره

سرج ارستر AC چگونه کار می‌کند؟

یکی از فناوری‌های رایج در SPDهای AC، استفاده از وریستور اکسید فلزی یا MOV است.

در حالت عادی، SPD نباید مانند یک مصرف‌کننده عادی جریان قابل‌توجهی از شبکه عبور دهد.

اما وقتی یک اضافه‌ولتاژ گذرا رخ می‌دهد، مشخصه غیرخطی عنصر حفاظتی باعث می‌شود مسیر تخلیه جریان فراهم شود و ولتاژ در محدوده قابل‌قبول‌تری برای تجهیزات محدود شود.

به زبان ساده:

حالت عادی:
شبکه → تجهیزات

هنگام Surge:
اضافه‌ولتاژ → SPD → مسیر حفاظتی/PE → زمین

در محصولات V20 OBO از فناوری وریستور با عملکرد حفاظتی و واحد قطع دینامیکی استفاده شده و نشانگر وضعیت نیز روی محصول وجود دارد.

اما یک نکته مهم وجود دارد:

SPD قرار نیست «انرژی صاعقه را نابود کند».

وظیفه آن این است که مسیر تخلیه مناسب ایجاد کند و ولتاژ/جریان را در محدوده طراحی‌شده مدیریت کند.

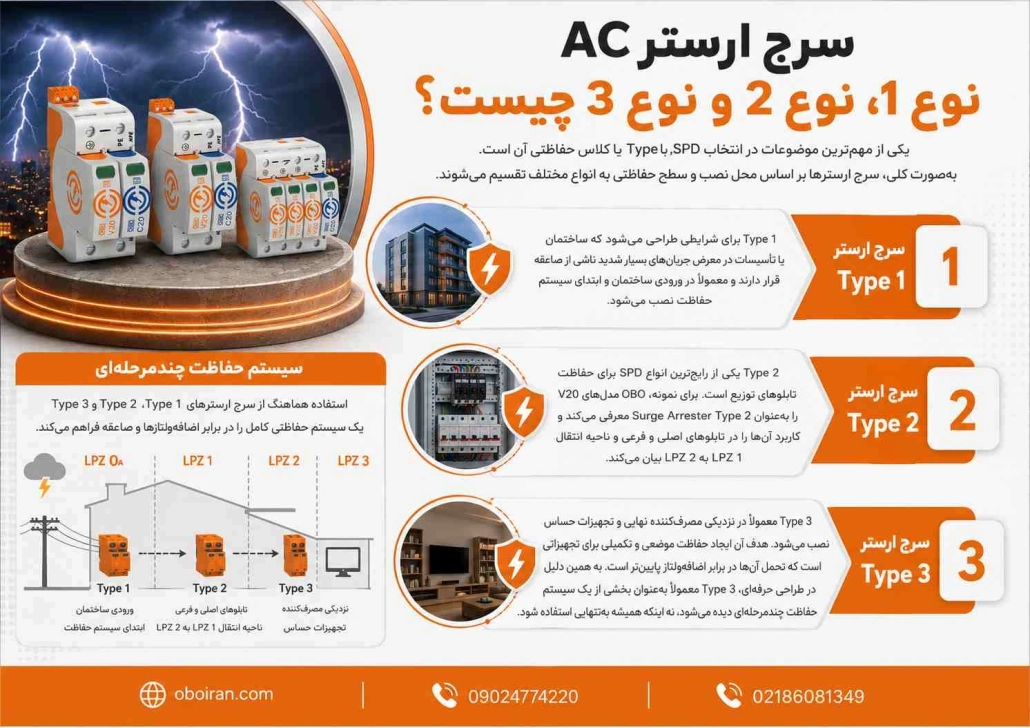

انواع سرج ارستر AC بر اساس Type

برای اینکه بدانیم یک سرج ارستر OBO چگونه می‌تواند در برابر اضافه ولتاژ از تجهیزات محافظت کند، بهتر است ابتدا با ساختار داخلی آن آشنا شویم.

یک Surge Arrester از چند بخش اصلی تشکیل شده که هر کدام نقش مهمی در عملکرد صحیح سیستم حفاظت دارند.

سرج ارستر نوع 1 یا Type 1 برای شرایطی طراحی شده که احتمال عبور جریان قابل‌توجه ناشی از صاعقه وجود دارد و در ورودی تأسیسات یا نقاطی با ریسک بالاتر مورد استفاده قرار می‌گیرد.

در محصولات OBO، خانواده V50-B+C نمونه‌ای از SPD ترکیبی Type 1+2 است.

برای نمونه، مدل V50-B+C 3-280 دارای ظرفیت تخلیه جریان صاعقه 12.5 kA با شکل موج 10/350 µs به ازای هر پل است و سطح حفاظت آن کمتر از 1.3 kV اعلام شده است.

سرج ارتر نوع 2 یا Type 2 یکی از پرکاربردترین انواع SPD در تابلوهای توزیع و تابلوهای فرعی است.

برای مثال، OBO مدل‌های مختلف V20-C را به‌عنوان SPD نوع 2 معرفی می‌کند که برای حفاظت در محدوده LPZ 1 به LPZ 2 و نصب در تابلوهای اصلی و فرعی کاربرد دارند.

یکی از نمونه‌های مهم، V20-C 3+NPE-280 با کد 5094656 است.

این مدل:

  1. Type 2 است،
  2. برای شبکه‌های TN و TT معرفی شده،
    1. حداکثر ولتاژ کار پیوسته AC آن 280V است،
  3. به‌صورت Plug-in طراحی شده،
  4. دارای قطع‌کننده حرارتی و دینامیکی است،
  5. و نشانگر خطای بصری دارد.

سرج ار ستر 3 یا Type 3 معمولاً به‌عنوان سطح حفاظت نزدیک به تجهیز و برای حفاظت تکمیلی در نظر گرفته می‌شود.

این نوع حفاظت باید در چارچوب یک سیستم چندمرحله‌ای طراحی شود و نباید به‌تنهایی جایگزین SPD ورودی یا حفاظت مناسب تابلو شود.

انواع سرج ارستر AC بر اساس Type

تفاوت Type 1+2 با Type 2 چیست؟

یکی از مهم‌ترین موضوعات هنگام انتخاب Surge Arrester، شناخت کلاس حفاظتی آن است.

بر اساس استاندارد IEC 61643، سرج ارسترها معمولاً در سه کلاس اصلی تقسیم‌بندی می‌شوند:

  1. Type 1
  2. Type 2
  3. Type 3

همچنین مدل‌های ترکیبی مانند Type 1+2 نیز برای حفاظت کامل‌تر وجود دارند.

انتخاب صحیح کلاس، به محل نصب و سطح حفاظت مورد نیاز بستگی دارد.

سرج ارستر Type 2 چیست؟

برای مطالعه مقاله فوق و سایر مطالب بر روی لینک کلیک نمایید.

سرج ارستر Type 1 چیست؟

برای مطالعه مقاله فوق و سایر مطالب بر روی لینک کلیک نمایید.

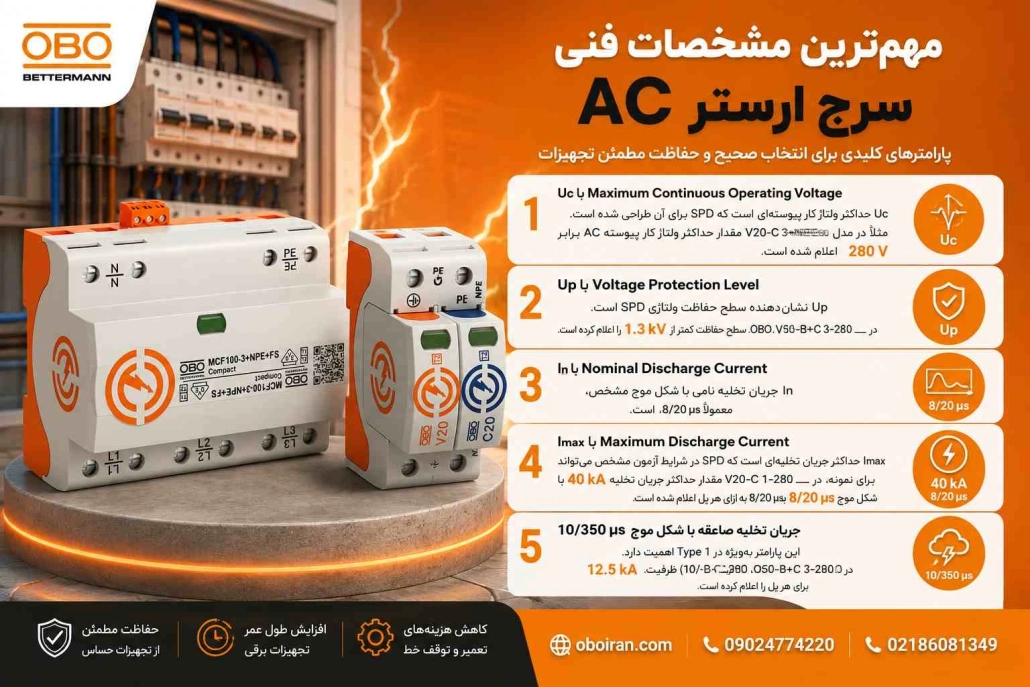

مهم‌ترین مشخصات فنی سرج ارستر AC

در بسیاری از پروژه‌ها برای کاهش فضای نصب و افزایش سطح حفاظت، از مدل‌های ترکیبی Type 1+2 استفاده می‌شود.

این تجهیزات هم توانایی مقابله با جریان‌های ناشی از صاعقه را دارند و هم اضافه ولتاژهای ناشی از شبکه را کنترل می‌کنند.

مزایای Type 1+2:

  1. صرفه‌جویی در فضای تابلو
  2. کاهش تعداد تجهیزات
  3. حفاظت چندمرحله‌ای
  4. مناسب برای پروژه‌های مدرن

Uc حداکثر ولتاژ کار پیوسته‌ای است که SPD برای آن طراحی شده است.

مثلاً در مدل V20-C 3+NPE-280 مقدار حداکثر ولتاژ کار پیوسته AC برابر 280 V اعلام شده است.

انتخاب Uc نامناسب می‌تواند باعث عملکرد نادرست یا کاهش عمر SPD شود.

Up نشان‌دهنده سطح حفاظت ولتاژی SPD است.

به زبان ساده، هرچه سطح حفاظت مناسب‌تر و پایین‌تر باشد، امکان محدود کردن ولتاژ در سطح پایین‌تری برای تجهیزات فراهم می‌شود؛ البته انتخاب آن باید با سایر اجزای سیستم هماهنگ باشد.

در V50-B+C 3-280، OBO سطح حفاظت کمتر از 1.3 kV را اعلام کرده است.

In جریان تخلیه نامی با شکل موج مشخص، معمولاً 8/20 µs، است.

این پارامتر را نباید با Imax یکی دانست

Imax حداکثر جریان تخلیه‌ای است که SPD در شرایط آزمون مشخص می‌تواند تحمل کند.

برای نمونه، در V20-C 1-280 مقدار حداکثر جریان تخلیه 40 kA با شکل موج 8/20 µs به ازای هر پل اعلام شده است.

Far far away, behind the word mountains, far from the countries Vokalia and Consonantia, there live the blind texts. Separated they live in Bookmarksgrove right at the coast
مهم‌ترین مشخصات فنی سرج ارستر AC

سرج ارستر AC تکفاز یا سه‌ فاز؟

انتخاب تعداد پل به نوع شبکه و نحوه حفاظت مورد نیاز بستگی دارد.

برای یک شبکه تکفاز، مدل‌هایی با پیکربندی مناسب همان سیستم انتخاب می‌شوند.

برای شبکه سه‌ فاز نیز بسته به سیستم توزیع و نوع حفاظت، گزینه‌هایی مانند:

  1. 3 پل
  2. 3+NPE
  3. 1+NPE
  4. و سایر آرایش‌ها

وجود دارد.

برای مثال، OBO مدل V20-C 3+NPE-280 را با آرایش 3+N/PE و مناسب شبکه‌های TN و TT معرفی می‌کند.

پس صرفاً گفتن «برای برق سه‌فاز یک سرج ارستر سه پل بخرید» از نظر مهندسی کافی نیست.

نوع سیستم شبکه باید مشخص باشد.

  • سرج ارستر تکفاز برای مطالعه مقاله فوق و سایر مقالات تخصصی ما در حوزه برق بر روی لینک کلیک نمایید.
  • سرج ارستر سه‌ فاز برای مطالعه مقاله فوق و سایر مقالات تخصصی ما در حوزه برق بر روی لینک کلیک نمایید.

سرج ارستر برای سیستم TN و TT

در صنعت برق، دو اصطلاح Surge Arrester و Lightning Arrester گاهی به جای یکدیگر استفاده می‌شوند، اما از نظر فنی تفاوت‌هایی میان آن‌ها وجود دارد. هر دو تجهیز برای محدود کردن اضافه‌ولتاژهای ناگهانی و حفاظت از تجهیزات الکتریکی به کار می‌روند، ولی دامنه کاربرد، نوع تهدید و محل استفاده آن‌ها می‌تواند متفاوت باشد.

  • شبکه TN-S چیست؟ برای مطالعه مقاله فوق و سایر مقالات تخصصی ما در حوزه برق بر روی لینک کلیک نمایید.

اگر به دنبال خرید سرج ارستر تکفاز و یا سرج ارستر سه فاز صنعتی هستید و یا می‌خواهید قبل از هر اقدامی مشاوره تخصصی با مهندسین برق داشته باشید و از اطلاعات جامع بهرهمند شوید، کارشناسان ما در خدمات شما هستند.

درخواست مشاوره

سرج ارستر OBO V20-C چیست؟

V20 یکی از خانواده‌های شناخته‌شده SPD نوع 2 شرکت OBO است.

برای نمونه، مدل V20-C 1-280:

  1. Type 2
  2. حداکثر ولتاژ کار پیوسته AC برابر 280V
  3. جریان تخلیه حداکثر 40 kA با موج 8/20 µs به ازای هر پل
  4. زمان پاسخ کمتر از 25 ns
  5. نصب روی ریل DIN 35 mm
  6. و دارای نشانگر عملکرد

است.

V20-C در نسخه‌های مختلف تعداد پل و آرایش شبکه عرضه می‌شود.

از جمله مدل‌های موجود در خانواده:

  1. V20-C 1-280
  2. V20-C 2-280
  3. V20-C 3-280
  4. V20-C 4-280
  5. V20-C 3+NPE-280

که OBO مشخصات و کدهای کالا را برای هر یک جداگانه اعلام کرده است.

سرج ارستر OBO V50-B+C چیست؟

V50-B+C در خانواده SPDهای ترکیبی Type 1+2 قرار می‌گیرد.

این سری برای کاربردهایی طراحی شده که حفاظت در برابر جریان‌های ناشی از صاعقه و اضافه‌ولتاژهای بعدی مورد نیاز است.

برای نمونه، V50-B+C 3-280:

  1. Type 1+2
  2. حداکثر ولتاژ کار پیوسته AC برابر 280V
  3. جریان تخلیه صاعقه 12.5 kA با شکل موج 10/350 µs به ازای هر پل
  4. حفاظت سطح ولتاژ کمتر از 1.3 kV
  5. و ساختار Plug-in

دارد.

V20 بهتر است یا V50؟

این سؤال از نظر فنی پاسخ یکسانی برای تمام پروژه‌ها ندارد.

V20-C یک SPD نوع 2 است و برای حفاظت در تابلوهای توزیع و سطوح مشخصی از سیستم حفاظت طراحی شده است.

V50-B+C یک SPD ترکیبی Type 1+2 است و برای کاربردهایی که نیاز به تحمل جریان صاعقه بالاتر وجود دارد طراحی شده است.

بنابراین انتخاب بین این دو به مواردی مانند:

  1. محل نصب
  2. وجود یا عدم وجود سیستم حفاظت خارجی صاعقه
  3. LPZ
  4. نوع ساختمان
  5. آرایش شبکه
  6. سطح ریسک
  7. جریان احتمالی
  8. و طراحی کل سیستم حفاظت

وابسته است.

اشتباه رایج:
اینکه تصور کنیم «V50 چون قوی‌تر است، همیشه جای V20 را می‌گیرد».

در یک سیستم چندمرحله‌ای، انتخاب SPD باید به‌صورت هماهنگ انجام شود.

سرج ارستر AC در کجای تابلو برق نصب می‌شود؟

سرج ارستر یکی از تجهیزات حفاظتی است که تقریباً در هر سیستمی که از تجهیزات الکتریکی یا الکترونیکی استفاده می‌کند، اهمیت دارد.

با افزایش استفاده از تجهیزات هوشمند، اتوماسیون صنعتی و سیستم‌های کنترل دیجیتال، نیاز به حفاظت در برابر اضافه ولتاژ بیش از گذشته احساس می‌شود.

محصولات Surge Arrester OBO در طیف گسترده‌ای از پروژه‌ها مورد استفاده قرار می‌گیرند.

  • تابلو برق توکار برای مطالعه مقاله فوق و سایر مقالات تخصصی ما در حوزه برق بر روی لینک کلیک نمایید.
  • تابلو برق روکار برای مطالعه مقاله فوق و سایر مقالات تخصصی ما در حوزه برق بر روی لینک کلیک نمایید.

طول سیم اتصال سرج ارستر چرا اهمیت دارد؟

یکی از نکات بسیار مهم در نصب SPD، مسیر اتصال کوتاه و کم‌امپدانس است.

حتی یک SPD با مشخصات بسیار خوب، اگر با مسیرهای طولانی و نامناسب به سیستم حفاظتی متصل شود، ممکن است سطح حفاظت واقعی مورد انتظار را ارائه ندهد.

در طراحی نصب باید مواردی مانند:

  1. کوتاه بودن مسیر
  2. کاهش حلقه‌های اضافی
  3. مسیر مناسب PE
  4. اتصال صحیح به شینه مربوطه
  5. رعایت دستورالعمل سازنده

در نظر گرفته شود.

به همین دلیل خرید بهترین SPD بدون اجرای صحیح، لزوماً به معنی بهترین حفاظت نیست.

آیا سرج ارستر AC به فیوز پشتیبان نیاز دارد؟

این موضوع را نباید با یک پاسخ بله یا خیر عمومی مطرح کرد.

بسته به مدل SPD، جریان اتصال کوتاه احتمالی شبکه و دستورالعمل سازنده، ممکن است overcurrent protection / back-up fuse مورد نیاز باشد.

برای نمونه، OBO برای V20-C 1-280 حداکثر حفاظت پشتیبان 125A را اعلام کرده است.

در مدل دیگری از خانواده V20 با NPE و remote signalling، حداکثر حفاظت پشتیبان 160A ذکر شده است.

بنابراین:

مقدار فیوز پشتیبان را از روی «تجربه بازار» انتخاب نکنید؛ دیتاشیت همان مدل باید مرجع باشد.

نشانگر خرابی سرج ارستر چیست؟

بسیاری از SPDهای OBO دارای نشانگر وضعیت بصری هستند.

در V20-C، OBO از visual function display برای نمایش وضعیت استفاده می‌کند.

این قابلیت باعث می‌شود تکنسین بتواند وضعیت ماژول حفاظتی را بدون باز کردن تجهیز بررسی کند.

برخی مدل‌ها علاوه بر نشانگر بصری، remote signalling نیز دارند؛ یعنی وضعیت SPD را می‌توان به سیستم مانیتورینگ منتقل کرد.

برای نمونه، OBO برای یک مدل V20 با آرایش 1+N/PE و FS، خروجی remote signalling را نیز مشخص کرده است.

تفاوت سرج ارستر AC و DC چیست؟

این دو را نباید به جای هم انتخاب کرد.

سرج ارستر AC یا SPD AC برای مدارهای AC طراحی می‌شود.

DC SPD برای مدارهای DC مانند برخی سیستم‌های فتوولتائیک و مدارهای DC مورد استفاده قرار می‌گیرد.

برای نمونه، OBO برای سیستم‌های فتوولتائیک محصولات اختصاصی V20/V25 با مشخصات DC ارائه می‌کند و برخی مدل‌ها برای ولتاژهای DC مشخص طراحی شده‌اند.

بنابراین:

اگر مدار شما خروجی DC پنل خورشیدی است، صرفاً با دیدن عبارت «سرج ارستر» نباید یک مدل AC خریداری شود.

آیا سرج ارستر AC جلوی صاعقه مستقیم را می‌گیرد؟

این عبارت نیاز به اصلاح دارد.

SPD می‌تواند بخشی از سیستم حفاظت در برابر اثرات صاعقه و اضافه‌ولتاژهای گذرا باشد، اما نباید آن را به‌عنوان جایگزین سیستم حفاظت خارجی در برابر برخورد مستقیم صاعقه معرفی کرد.

برای ساختمانی که به سیستم حفاظت در برابر صاعقه نیاز دارد، طراحی باید شامل اجزای مناسب مانند:

  1. سیستم حفاظت خارجی،
  2. هادی نزولی،
  3. سیستم زمین،
  4. هم‌بندی،
  5. و SPDهای هماهنگ

باشد.

OBO نیز V50-B+C را در کاربردهای حفاظت در برابر جریان صاعقه و هم‌پتانسیل‌سازی حفاظت صاعقه معرفی می‌کند.

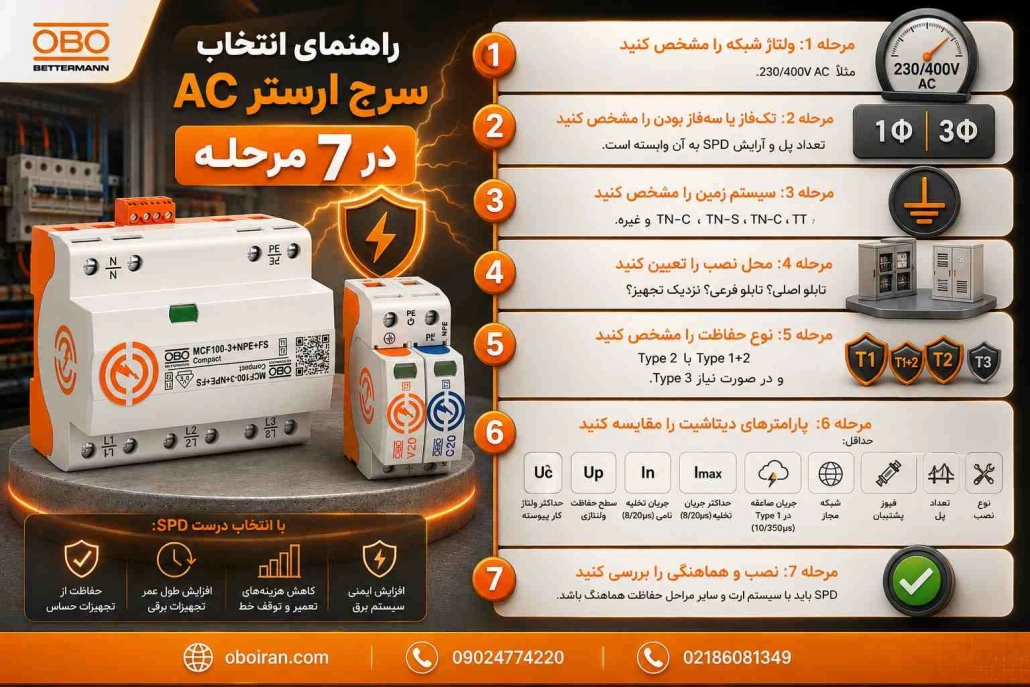

راهنمای انتخاب سرج ارستر AC در 7 مرحله

اگر بخواهیم فرآیند انتخاب را کاربردی کنیم، این ترتیب می‌تواند نقطه شروع مناسبی باشد:

مرحله 1: ولتاژ شبکه را مشخص کنید

مثلاً 230/400V AC.

مرحله 2: تک‌فاز یا سه‌فاز بودن را مشخص کنید

تعداد پل و آرایش SPD به آن وابسته است.

مرحله 3: سیستم زمین را مشخص کنید

TN-C، TN-S، TN-C-S، TT و غیره.

مرحله 4: محل نصب را تعیین کنید

تابلو اصلی؟ تابلو فرعی؟ نزدیک تجهیز؟

مرحله 5: نوع حفاظت را مشخص کنید

Type 1، Type 1+2 یا Type 2 و در صورت نیاز Type 3.

مرحله 6: پارامترهای دیتاشیت را مقایسه کنید

حداقل:

  1. Uc
  2. Up
  3. In
  4. Imax
  5. جریان صاعقه در Type 1
  6. شبکه مجاز
  7. فیوز پشتیبان
  8. تعداد پل
  9. نوع نصب
مرحله 7: نصب و هماهنگی را بررسی کنید

SPD باید با سیستم ارت و سایر مراحل حفاظت هماهنگ باشد.

راهنمای انتخاب سرج ارستر AC در 7 مرحله

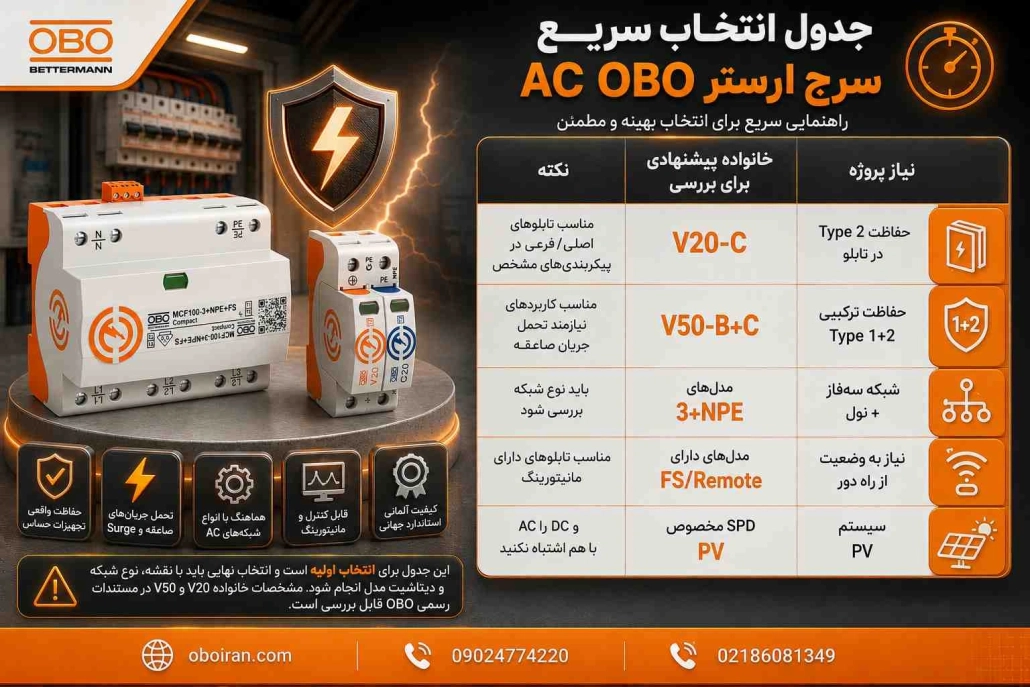

جدول انتخاب سریع سرج ارستر AC OBO

نیاز پروژهخانواده پیشنهادی برای بررسینکته
حفاظت Type 2 در تابلوV20-Cمناسب تابلوهای اصلی/فرعی در پیکربندی‌های مشخص
حفاظت ترکیبی Type 1+2V50-B+Cمناسب کاربردهای نیازمند تحمل جریان صاعقه
شبکه سه‌فاز + نولمدل‌های 3+NPEباید نوع شبکه بررسی شود
نیاز به وضعیت از راه دورمدل‌های دارای FS/Remoteمناسب تابلوهای دارای مانیتورینگ
سیستم PVSPD مخصوص PVAC و DC را با هم اشتباه نکنید

این جدول برای انتخاب اولیه است و انتخاب نهایی باید با نقشه، نوع شبکه و دیتاشیت مدل انجام شود. مشخصات خانواده V20 و V50 در مستندات رسمی OBO قابل بررسی است.

جدول انتخاب سریع سرج ارستر AC OBO

اشتباهات رایج هنگام خرید سرج ارستر

  1. فقط بر اساس kA خریدن
    40kA لزوماً «بهتر» از 20kA نیست؛ باید مشخص شود این مقدار مربوط به کدام پارامتر و کدام شکل موج است.
  2. انتخاب بر اساس تعداد پل
    سه‌پل بودن به‌تنهایی برای انتخاب کافی نیست.
  3. بی‌توجهی به Uc
    Uc باید با سیستم برق سازگار باشد.
  4. بی‌توجهی به Up
    تجهیزات حساس ممکن است به سطح حفاظت متفاوتی نیاز داشته باشند.
  5. استفاده از AC SPD در مدار D
    این کار می‌تواند کاملاً اشتباه باشد.
  6. نادیده گرفتن سیستم TN/TT
    نوع شبکه روی انتخاب آرایش SPD تأثیر دارد.
  7. نصب بدون توجه به دستورالعمل سازنده
    حتی محصول استاندارد هم باید درست نصب شود.

جمع‌بندی؛ کدام سرج ارستر AC برای شما مناسب است؟

سرج ارستر AC یک قطعه ساده برای «گرفتن برق اضافه» نیست؛ یک تجهیز تخصصی در معماری حفاظت در برابر اضافه‌ولتاژ است.

برای انتخاب صحیح باید ابتدا بدانیم:

  1. شبکه چیست؟
  2. ولتاژ چقدر است؟
  3. تک‌فاز است یا سه‌فاز؟
  4. TN است یا TT؟
  5. SPD در کدام تابلو نصب می‌شود؟
  6. آیا حفاظت در برابر جریان صاعقه مستقیم نیز لازم است؟
  7. Type 1+2 لازم است یا Type 2؟
  8. Uc، Up، In و Imax چه مقادیری باید داشته باشند؟
  9. فیوز پشتیبان و نحوه اتصال چگونه است؟

برای یک انتخاب Type 2 در خانواده OBO، V20-C یکی از گزینه‌های اصلی است؛ برای کاربردهای ترکیبی Type 1+2، V50-B+C باید بررسی شود. OBO برای این خانواده‌ها مشخصات فنی و دیتاشیت‌های جداگانه ارائه می‌کند.

در نهایت، بهترین سرج ارستر، الزاماً قوی‌ترین یا گران‌ترین مدل نیست؛ مدلی است که با سیستم برق، سطح ریسک و طراحی حفاظتی پروژه شما هماهنگ باشد.

اگر برای یک تابلو برق صنعتی، ساختمانی، تجاری یا پروژه خورشیدی قصد انتخاب SPD دارید، بهتر است قبل از خرید، مشخصات شبکه و تابلو بررسی شود تا مدل OBO بر اساس کاربرد واقعی انتخاب شود.

سوالات متداول درباره سرج ارستر AC

سرج ارستر تجهیزی حفاظتی است که اضافه ولتاژهای ناگهانی را کنترل کرده و انرژی اضافی را به زمین منتقل می‌کند تا از تجهیزات الکتریکی محافظت شود.

در بسیاری از کاربردهای عمومی این دو واژه به جای هم استفاده می‌شوند، اما از نظر تخصصی Surge Arrester بیشتر برای حفاظت تجهیزات الکتریکی در برابر اضافه ولتاژهای گذرا استفاده می‌شود.

انتخاب مدل به شرایط ساختمان بستگی دارد، اما معمولاً Type 2 در تابلو اصلی و Type 3 برای تجهیزات حساس استفاده می‌شود.

برای بسیاری از تابلوهای صنعتی، تجاری و ساختمان‌های دارای تجهیزات حساس، استفاده از Surge Arrester توصیه می‌شود.

در بسیاری از تأسیسات، SPD بخش مهمی از سیستم حفاظت در برابر اضافه‌ولتاژ است، اما ضرورت و نوع آن باید بر اساس طراحی پروژه و ارزیابی ریسک تعیین شود.

در بازار این دو اصطلاح گاهی به‌جای هم استفاده می‌شوند، اما از نظر فنی بهتر است نوع تجهیز و کاربرد آن دقیقاً مشخص شود.

نمی‌توان بدون توجه به پارامتر و شکل موج پاسخ داد. In، Imax و جریان صاعقه 10/350 µs مفاهیم متفاوتی هستند.
